同相放大器和電壓跟隨電路：

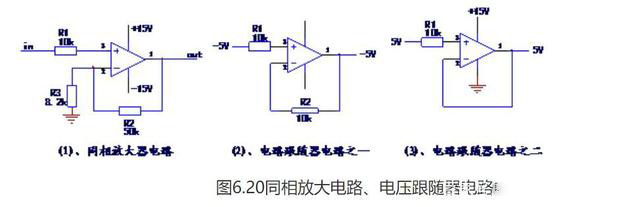

民用臺達變頻器是一種應用臺達變頻器技術和微電子技術，通過改變電動機工作電源頻率方式來控制交流電動機的電力控制設備。上圖(1)的電路是同相放大器的典型的電路形式，并且也是放大器電路之一。輸入信號進入放大器的同相端，輸出信號與輸入信號同相，電路的電壓放大率=1 R2/R1。也用于故障信號檢測電路中模擬信號的放大處理。該電路在R2短路或R3斷開時，輸出信號和輸入信號的相位一致，大小相等，所以(1)電路還可以“進化”到(2)、(3)電路。
上圖(2)、(3)是電壓跟蹤器電路，輸出電壓完全追隨輸入電路的寬度和相位，因此電壓放大率為1，雖然沒有電壓放大效果，但有一定的電流輸出能力。電路起到阻抗轉換的作用，提高電路的負載能力，減弱信號輸入電路的高阻抗和輸出電路的低阻抗的相互影響。作為電路跟隨器應用時，有時也采用單電源供電。
(1)、(2)、(3)種電路也在故障檢測電路中用于模擬信號的放大、基準電壓信號的處理等。
根據電路的特性和作用，檢測方法如下：
1、(1)電路是同相放大電路，輸出電壓的振幅和ji性的比例追隨輸入電壓，該級的電壓放大率約為6倍。輸入電壓值為1V時，輸出電壓約為6V。可以根據輸入、輸出電壓值的計測來判斷電路是否處于正常狀態
2、(2)(3)電路都是電壓跟蹤器電路，輸出電壓bixu完全跟隨輸入電壓，輸出電壓bixu與輸入電壓相等，因此可以判斷電路是否處于正常狀態。
3.通過使兩個輸入端子短路或人為地改變輸入端子電壓的方法，測量輸出端子電壓的變化，可以判斷電路是否處于正常狀態。
[故障例1]
某臺達變頻器是接通電源時OH下降的故障，溫度檢測電路的基準電壓電路如圖(2)所示，測量輸出電壓為1V，該機器是電壓比較電路，輸入端子電壓為5V，即使在正常狀態下輸出端子電壓也為5V。即使切除輸出側負載電路，輸出端子電壓也保持1。2V，判斷為該級放大器損壞，更換后進行故障診斷。
