臺達PLC的8個知識點，了解過嗎？

文章作者：豐石電子日期：2020-12-29 閱讀量：

一、可編程控制器的應用

　　1、開關量邏輯控制：電動機啟動與停止

　　2、運動控制：對步進電動機或伺服電動機的單軸或多軸系統實現位置控制

　　3、過程控制：對溫度、壓力、流量等連續變化的模擬量進行閉環控制

　　4、數據處理：數據采集-運算-傳送

　　5、機械加工機床的數字控制：數控系統

　　6、機器人控制：

　　7、通信聯網：PLC-計算機，PLC-PLC，PLC-人機界面

　　二、可編程控制器的分類與特點

　　1、按結構形式分類

　　(1)整體式：將電源、I/O點、CPU、儲存器等做成1個整體

　　(2)模塊式：將電源、I/O點、CPU、儲存器等做成多個模塊

　　2、按I/O點數及內存容量分類

　　(1)、超小型機：I/O點數在64以內，內存容量在256-1k字節

　　(2)、小型機：I/O點數在64-256，內存容量在l-3.6K字節

　　(3)、中型機：I/O點數在256-2048，內存容量在3.6-13K字節

　　(4)、大型機：I/O點數在2048以上，內存容量在13K字節以上

　　3、按功能分類

　　(1)低檔機：基本功能，邏輯運算、定時、計數等

　　(2)中檔機：較強的數據處理、子程序及遠程I/O等功能

　　(3)高檔機：較強的模擬調節、智能控制、過程控制等功能

　　三、可編程控制器的特點

　　1、編程簡單并具有很好的柔性

　　2、功能完善、實用性強

　　3、可靠性高、抗干擾能力強

　　4、體積小、重量輕、功耗低

　　5、機電一體化

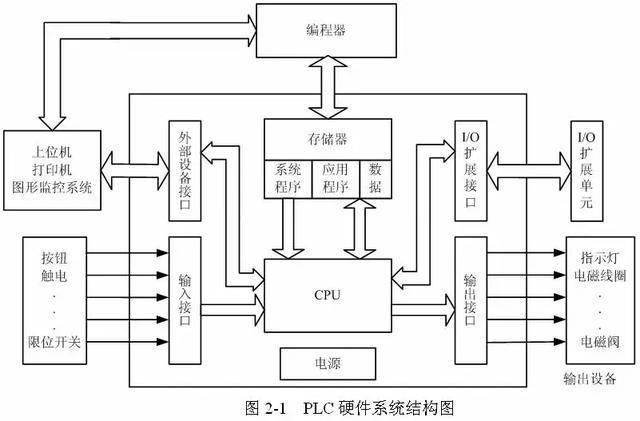

　　四、PLC的基本組成

　　1、中央處理器CPU模塊（Central Processing Unit）

　　2、存儲器

　　1)、系統程序存儲區

　　2)、用戶程序存儲區

　　3、輸入/輸出模塊

　　4、電源模塊

　　5、編程器和編程軟件

　　6、PLC的工作原理

　　(1)輸入采樣階段

　　(2)用戶程序執行階段

　　(3)輸出刷新階段

　　7、關于梯形圖的格式，一般有如下一些要求；每個梯形圖網絡由多個梯級組成，每個輸出元素可構成一個梯級，每個梯級可由多個支路組成．通常每個支路可容納11個編程元素。最右邊的元素必須是輸出元素。每個網絡最多允許16條支路。

　　五、臺達各種PLC系列

　　目前臺達PLC有ES、EX、EH2、PM、SA、SC、SS、SX、SV等系列。各系列機型均由各自特點，可滿足不同控制要求。

　　ES系列性價比較高，可實現順序控制。

　　EX系列具備數字量和模擬量I/O，可實現反饋控制。

　　EH系列采用了CPU+ASIC雙處理器，支持浮點運算，指令最快執行速度達0.24μs。

　　PM系列可實現2軸直線/圓弧差補控制，最高脈沖輸出頻率達500kHz。

　　SS系列外形輕巧，可實現基本順序控制。

　　SA系列內存容量8k steps，運算能力強，可擴展8個功能模塊。

　　SC系列具有100k Hz的高速脈沖輸出和100k Hz的脈沖計數。

　　SX系列具有2路模擬量輸入和2路模擬量輸出，并可擴展8個功能模塊。

　　SV系列外形輕巧，采用了CPU+ASIC雙處理器，支持浮點運算，指令最快執行速度達0.24μs。

　　六、臺達PLC的型號

　　臺達PLC型號都以DVP開頭，

　　第1-2位為I/O點數；

　　第3位為主機或擴展模塊標志，

　　E：E類主機，X：擴展模塊，S：S類主機；

　　第4位為機型標志，C：不可擴展型主機，

　　S：標準型主機，X：模數混合型主機；

　　M：輸入點擴展模塊，N：輸出點擴展模塊，

　　P：輸入/輸出擴展模塊；

　　第5-6位為電源類型，00：交流電源，01：直流電源，11：直流電源；

　　第7位為輸出標志，R：繼電器輸出，T：晶體管輸出，N：無輸出模塊；

　　第8位為“2”表示功能提升。

　　例如：DVP 14ES 00 R 2表示為臺達PLC，共有14個I/O點，E類標準型主機，使用220V交流電源，繼電器輸出，屬于功能提升型；

　　又如：DVP 16 XM 01 N表示為使用直流24v電源的16點輸入擴展模塊。

　　七、臺達PLC的周邊設備

　　1、程序書寫器目前臺達PLC程序書寫器的型號為DVP HPP02。

　　2、WPLSoft編程軟件使用WPLSoft編程軟件可在計算機上將梯形圖程序輸入PLC，完成編程。WPLSoft編程軟件可在臺達的官方網站下載。

　　3、各部連接線

　　八、ES系列PLC的構成

　　ES系列PLC是中達電通股份有限公司生產功能非常強的超小型PLC產品，在某些功能上甚至能與大型機媲美。主機內有高速計數器，可輸入頻率達20kHz的脈沖，輸出的脈沖頻率可達10k Hz。

　　ES系列PLC還具有4個中斷源的中斷優先權管理，以及RS—232C和RS485通訊接口。

　　臺達PLC還有與之配套的擴展模塊，如I/O模塊、智能模塊及溫度測量模塊等。1臺ES系列PLC最多可擴展到256個I/O點。

　　臺達PLC的智能模塊主要為A/D、D/A模塊，當需要對模擬量進行測量和控制時，可以連接智能模塊。

　　需要對溫度進行測量和控制時，可將溫度測量模塊連接到PLC上，溫度測量模塊可采用PT100型熱電阻或J、K、R、S、T型熱電偶作傳感器。

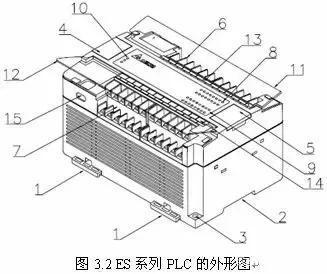

　　1.DIN固定扣：可將PLC主機鎖緊在DIN固定槽上。

　　2.DIN固定槽：可將PLC主機安裝在DIN固定片上。

　　3.螺栓孔：可將PLC主機用螺栓固定在控制箱墻板上。

　　4.RS-232C通訊接口

　　5.擴展模塊插座

　　6-7.接線端子

　　8-9.I/O指示燈

　　10.狀態指示燈

　　①“Power”：接通電源后，“Power”指示燈亮；

　　②“Run”：程序運行時，“Run”指示燈亮；

　　③“Error”：程序出錯時，“Error”指示燈亮；

　　11、12塑料蓋
