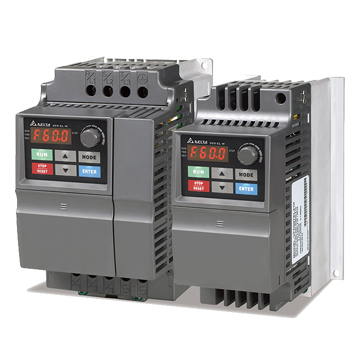

臺達小型變頻器優秀代理商，東莞豐石電子長期以來一直受新老客戶的青睞。臺達小型變頻器，質量保證，價格優惠，歡迎前來選購，點擊聯系我們！
下面，大家一起來了解下臺達變頻器主要電路元件分析：
為負載提供調壓和調頻電源的臺達變頻器電源轉換部分稱為臺達變頻器主電路。圖12-3顯示了典型的電壓類型臺達變頻器主電路。主電路由三部分組成:將工頻轉換為DC的整流器，吸收整流器和逆變器產生的電壓脈動的平滑電路，以及將DC轉換為交流的逆變器電路。如果系統的負載是異步電機，當變頻調速系統需要制動時，需要額外的制動電路。
(1)整流器。臺達變頻器一般采用二ji管整流器，如圖12-3所示，接單相或三相交流電源，將工頻電源轉換成DC電源。此外，兩組晶體管整流器也可以用來形成逆變器整流器。因為逆變整流器的功率方向是可逆的，所以可以實現再生運行。
(2)平滑波電路。整流后的DC電壓含有6倍于電源頻率的脈動電壓，逆變器產生的脈動電流也能改變DC電壓。為了yizhi電壓波動，電感和電容可以用來吸收波動的電壓(電流)。一般臺達變頻器用電容濾波平滑電路。
(3)逆變器。與整流器相反，逆變器將DC轉換成所需的交流，并進行變壓和變頻。逆變器控制電路控制六個開關器件在確定的時間導通和關斷，從而在輸出端獲得變壓變頻的三相交流輸出。
(4)制動電路。當異步電動機負載用于再生制動區域(轉差率為負)時，再生能量存儲在平滑電路電容器中，這使得DC環節電壓上升。一般來說，機械系統(包括電機)慣性積累的能量大于電容儲存的能量。為了yizhiDC電路的電壓上升，DC電路中的再生能量應由制動電路消耗，再生能量可通過可逆整流器反饋到工頻電網。
(5)限流電路。限流電路由限流電阻R和開關K組成，如圖12-3所示。由于濾波電容上電瞬間端電壓為零，電容充電電流在上電瞬間較大，過大的電流可能會損壞整流電路。為了防止整流電路在臺達變頻器上電時將限流電阻串聯到DC電路，電容充電一定時間后，開關K可以將電阻短路。
